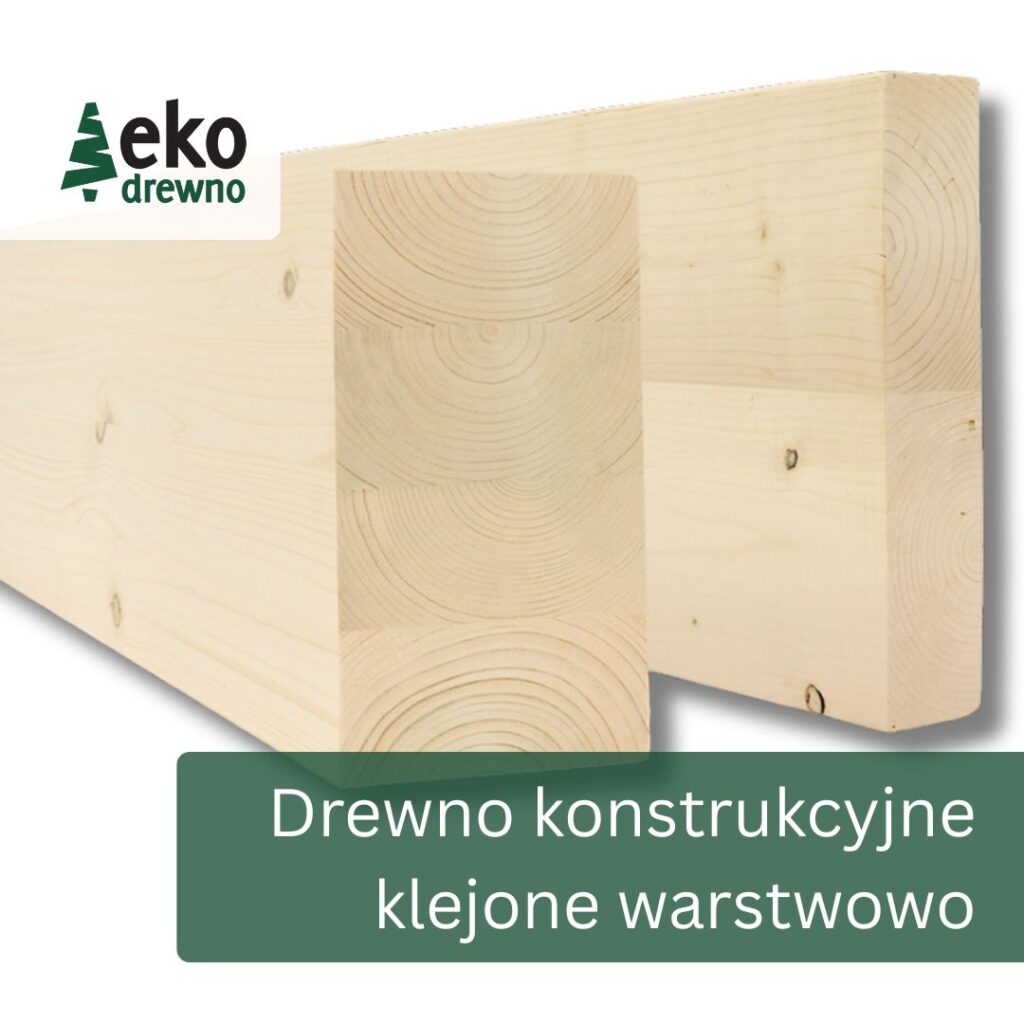

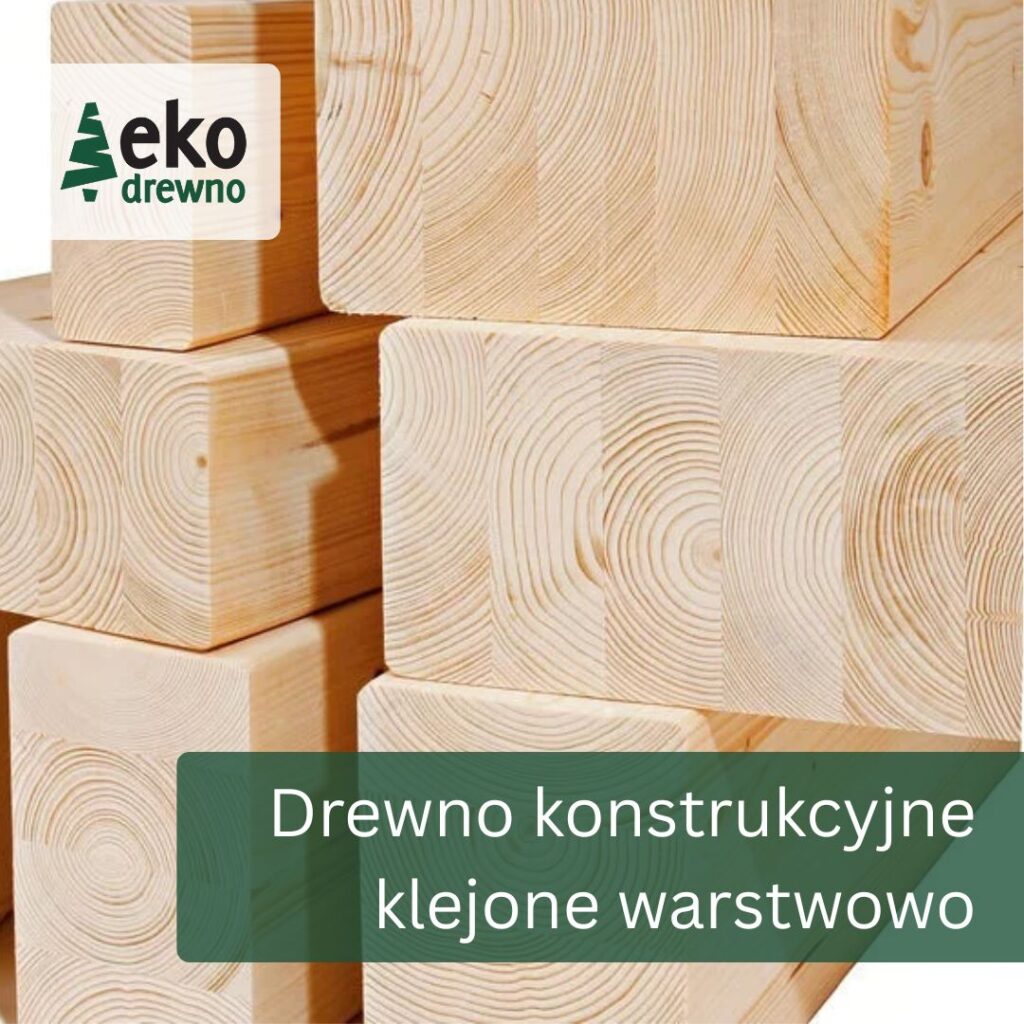

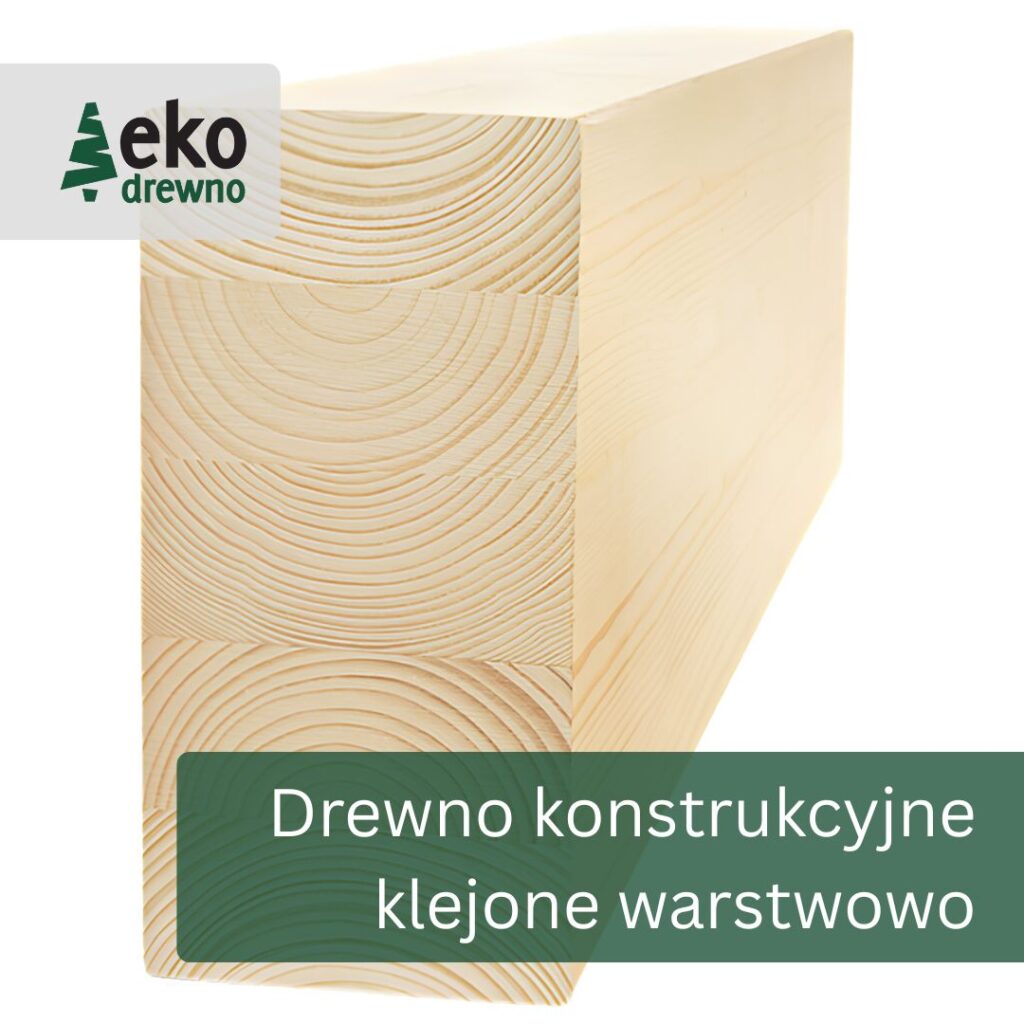

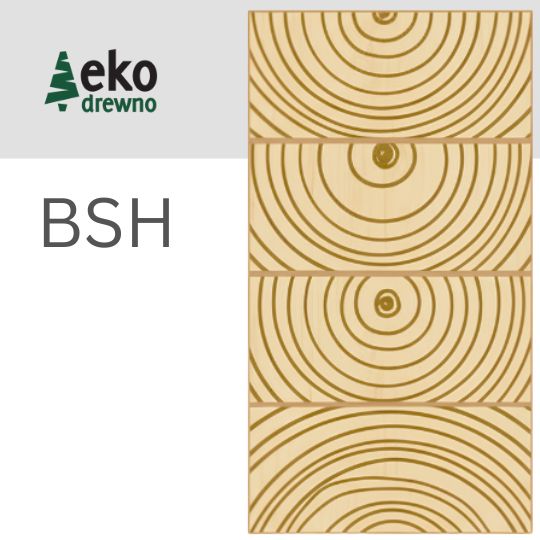

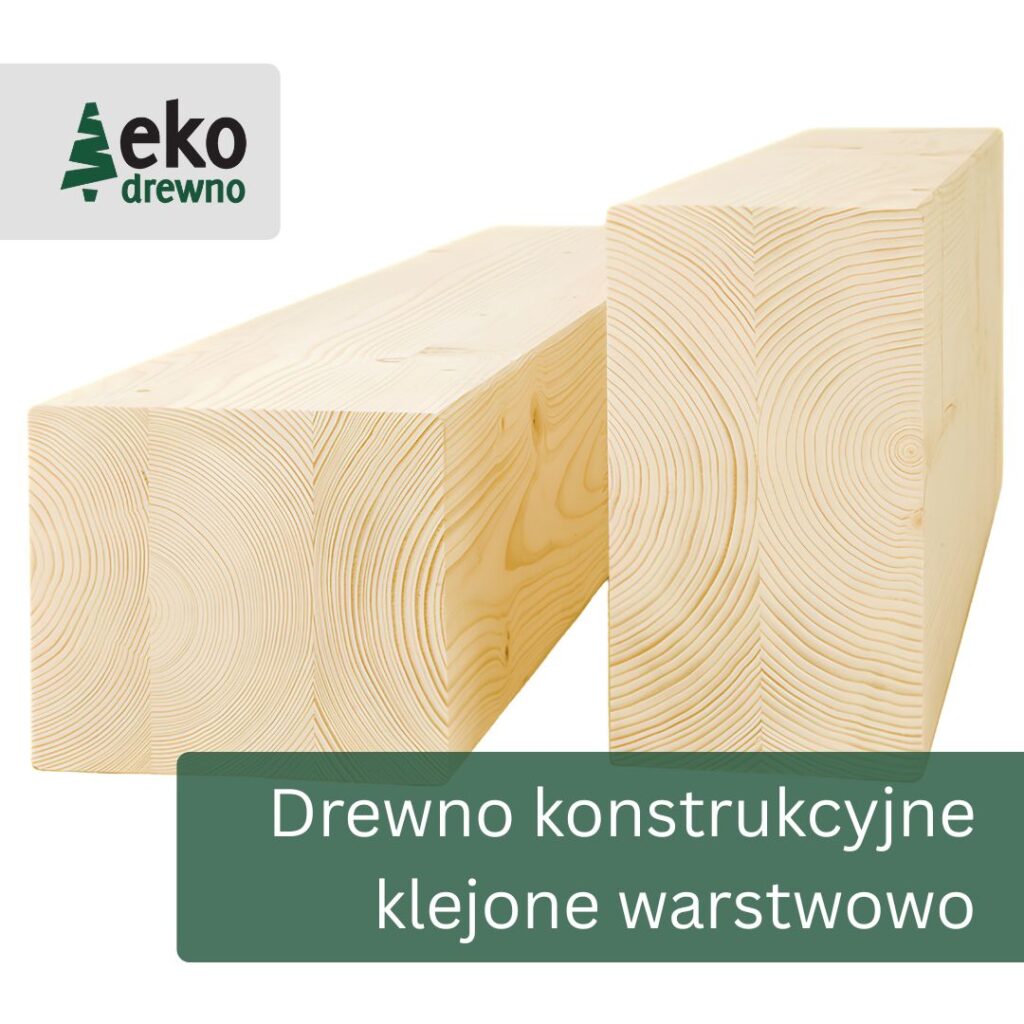

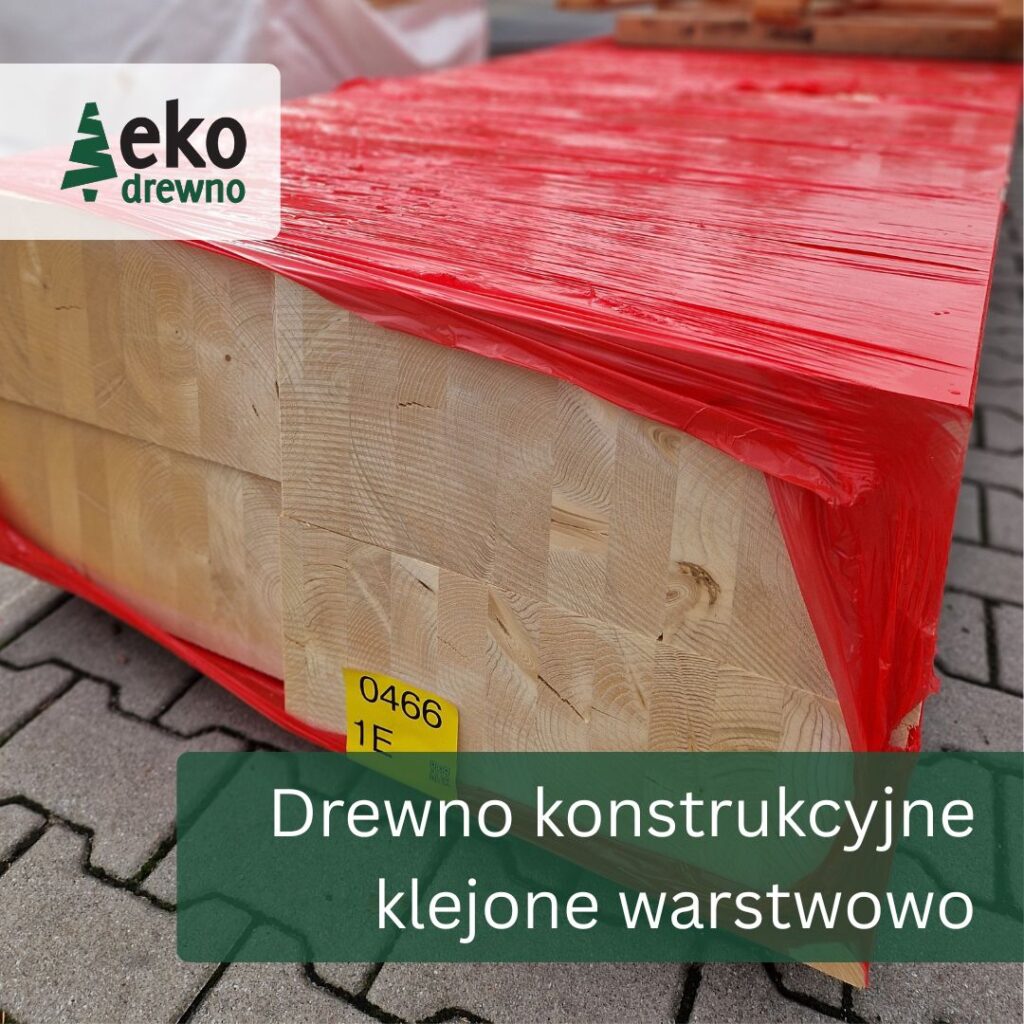

Drewno konstrukcyjne klejone warstwowo (niem. BSH – Brettschichtholz, ang. GLULAM – Glued Laminated Timber) – drewno konstrukcyjne, certyfikowane, produkowane zgodnie z normą PN-EN-14080. Wysoce zaawansowany produkt drzewny, mający zastosowanie wszędzie tam, gdzie wymagane są najwyższe parametry wytrzymałościowe, wysoka estetyka i stabilność wymiarów. Może stanowić alternatywę dla innych materiałów konstrukcyjnych, takich jak stal czy żelbet.
Na zamówienie specjalne oferujemy również drewno klejone warstwowo z obróbką CNC.
Zastosowanie:

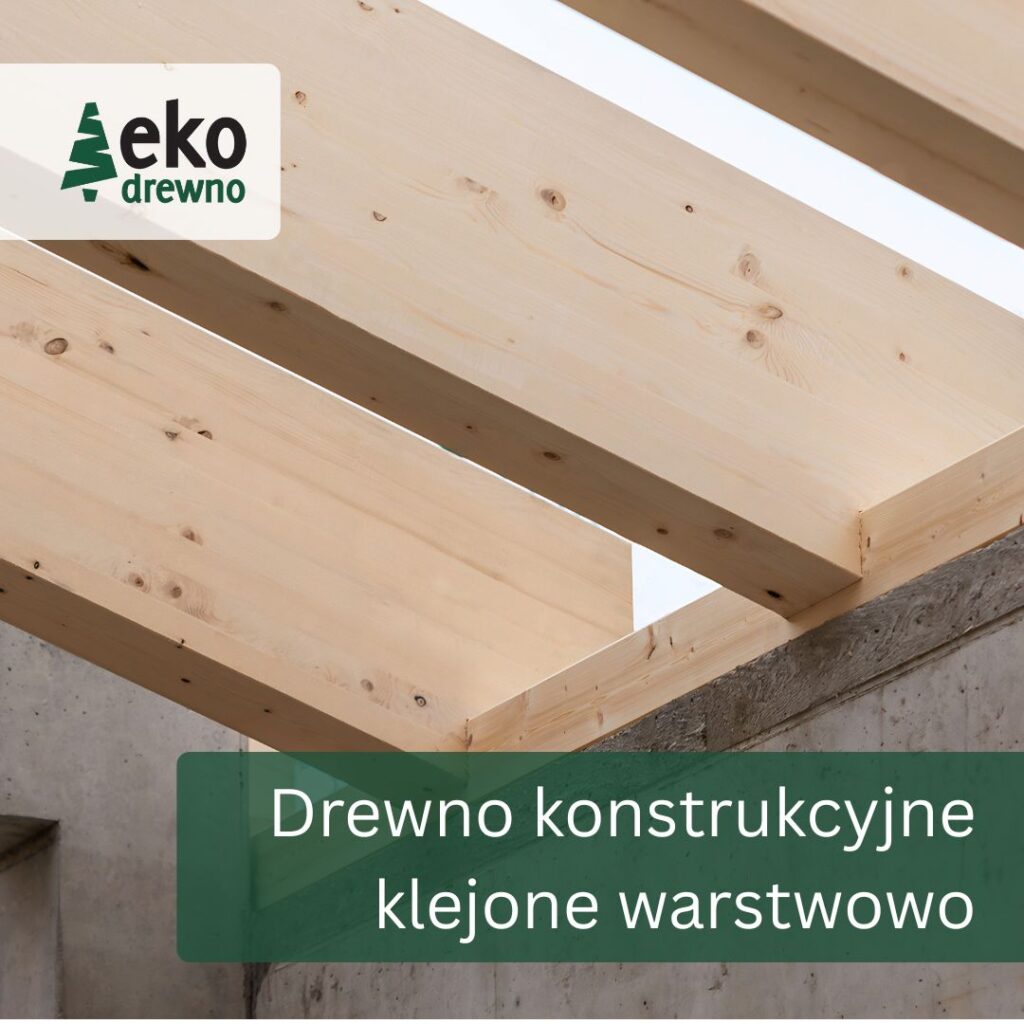

- drewno do konstrukcji budowlanych (hale magazynowe i sportowe, baseny, ściany, słupy, belki stropowe)
- alternatywa dla konstrukcji stalowych i żelbetowych

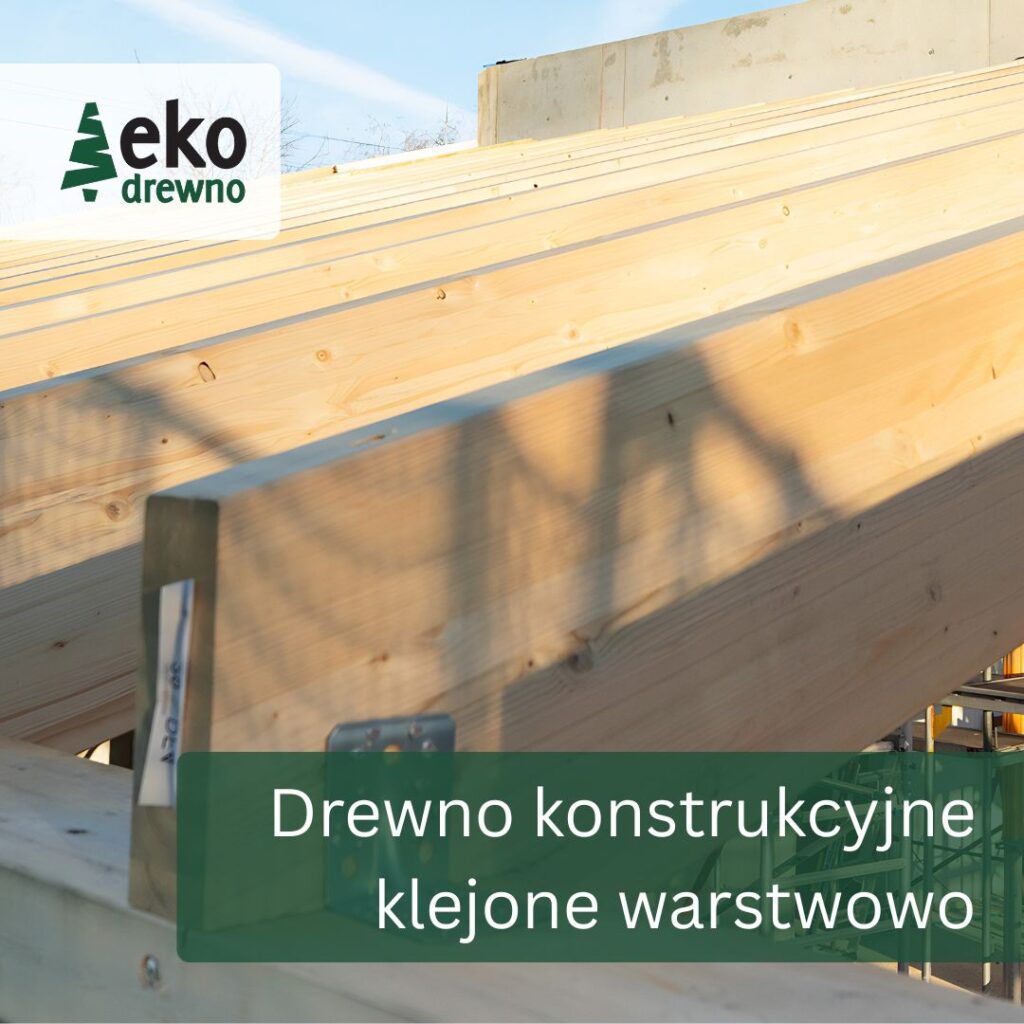

- jako suche i strugane drewno do konstrukcji więźby dachowej o najwyższych parametrach dekoracyjnych i wytrzymałościowych
Podstawowe cechy:
- drewno klejone z lameli o grubości ok. 40 mm, łączone na długości na mikrowczepy
- drewno suche – suszone komorowo* do ok. 15% , czterostronnie strugane, kanty (krawędzie) fazowane (załamane)
- drewno certyfikowane – na życzenie dostępne są dokumenty potwierdzające proces produkcji i inne parametry drewna
- drewno o bardzo małej skłonności do powstawania rys (pęknięć)
- drewno o wysokiej stabilności wymiarowej i wysokiej estetyce
- długości do uzgodnienia (zasadniczo Klient otrzymuje dokładnie taką długość, jaką zamawia – bez strat materiału (lub z małym naddatkiem). Minimalna długość, jaka może zejść z linii produkcyjnej to 4,20 m, najdłuższa 13,00 m). Dalsze docinanie do zadanej długości jest możliwe na magazynie EKODREWNO, za dodatkową opłatą, szczegóły wymagają uzgodnienia.
* w przypadku drewna suszonego komorowo można zrezygnować z dodatkowej impregnacji chemicznej, która jest konieczna w przypadku drewna mokrego – tartacznego. Drewno suche wystawione na działanie warunków atmosferycznych wymaga jednak ochrony przeciwko negatywnemu wpływowi warunków atmosferycznych (deszcz, słońce itp. – zobacz naszą ofertę impregnatów, farb i olei do drewna)
Zalety drewna klejonego BSH:
- w przeciwieństwie do stali wytrzymałość drewna nie zależy od temperatury zewnętrznej
- w przypadku zagrożenia ogniem drewno BSH zaczyna zajmować się wolno od zewnątrz, tworząc przy tym na swojej powierzchni zwęgloną warstwę, która je chroni, stąd wytrzymałość ogniowa BSH może być wyższa niż konstrukcji stalowych
- ponieważ lamele, z którego klejone jest BSH są selekcjonowane jakościowo, dlatego w przypadku BSH da się osiągnąć wyższe parametry wytrzymałościowe, niż w przypadku drewna litego o tym samym przekroju
- w procesie klejenia można osiągnąć bardzo duże przekroje drewna BSH, które nie byłyby możliwe w przypadku drewna litego
- w porównaniu ze stalą i betonem konstrukcje z drewna klejonego BSH, przy podobnej cenie zakupu są tańsze w konserwacji i lżejsze (tańsze w transporcie)
Proces produkcji
Lamele (pojedyncze deseczki) są suszone komorowo, strugane i łączone na długości na mikrowczepy. Później lamele są ze sobą sklejane warstwami i na końcu ponownie strugane. Proces klejenia przebiega z zachowaniem szczególnej staranności. Producenci drewna klejonego BSH muszą posiadać odpowiedni certyfikat, który może otrzymać tylko firma, spełniająca wysokie wymagania (musi posiadać m.in. doświadczenie w dziedzinie klejenia drewna, odpowiednie ogrzewane hale produkcyjne, fachowy personel). Producenci BSH są poddawani regularnym audytom zewnętrznym. Warstwa kleju w drewnie BSH jest bardzo cienka (zawartość kleju w gotowym produkcie nie przekracza 1%). Stosuje się tylko sprawdzone kleje, które spełniają normę EN 301.
Klasy jakości:
Wyróżnia się następujące klasy jakości drewna klejonego BSH: GL24h, GL24c, GL28h, GL28c, GL32h, GL32c, GL36h i GL36c, z których najczęściej spotykanym jest GL24c oraz GL28c jako opcja specjalna.
Objaśnienie skrótów:
- GL – Glued Laminated Timber – drewno klejone warstwowo
- Liczba (np. 24) – oznacza dopuszczalną odporność na zginanie w N/mm2
- c – (combieniertes) – mieszany – oznacza, że lamele zewnętrzne wykonane są z drewna o wysokich parametrach wytrzymałościowych, natomiast lamele wewnętrzne, wykonane są z drewna o niższych parametrach
- h – (homogenes) – jednolity – oznacza, że wszystkie lamele (zarówno wewnętrzne, jak i zewnętrzne) wykonane są z drewna o najwyższych parametrach
- W przypadku braku oznaczenia „c” lub „h” przyjmuje się, że drewno jest „c”.
Oprócz jakości konstrukcyjnej możemy mówić również o jakości wizualnej. Tu wyróżniamy klasy:
- Nsi – przemysłowa, standardowa klasa wizualna. Ma zastosowanie wszędzie tam, gdzie znaczenie parametrów konstrukcyjnych jest wyższe, niż parametrów estetycznych. Dopuszczalne są m.in. mocno zrośnięte, wypadające i luźne sęki, ślady po owadach, zabrudzenia, żywica, przebarwienia.
- Si – widoczna, podwyższona klasa wizualna do zastosowań dekoracyjnych. Dopuszcza się m.in. mocno zrośnięte sęki, dziury po owadach, natomiast uszkodzone sęki są szpachlowane.
Tabela wymiarów drewna klejonego warstwowo BSH
Gatunek drewna świerk. Klasa sortowania GL24c zgodnie z EN 14080:2013, czterostronnie strugane, kanty fazowane, żywica melaminowa (przezroczyste spoiny klejowe), klasa użytkowania: 1+2, grubość lameli ok. 40 mm zgodnie z DIN 4074/1.
| Szerokość Wysokość w mm | Wymiar fakturowany w mm | 80 | 100 | 120 | 140 | 160 | 180 | 200 | 220 | 240 |
| 100 | 120 | 100×100 | ||||||||
| 120 | 80×120 | 100×120 | 120×120 | |||||||
| 140 | 160 | 80×140 | 100×140 | 120×140 | 140×140 | |||||
| 160 | 80×160 | 100×160 | 120×160 | 140×160 | 160×160 | |||||
| 180 | 200 | 80×180 | 120×180 | 140×180 | 180×180 | |||||
| 200 | 80×200 | 100×200 | 120×200 | 140×200 | 160×200 | 180×200 | 200×200 | |||
| 220 | 240 | 100×220 | 120×220 | 140×220 | 160×220 | 220×220 | ||||
| 240 | 80×240 | 100×240 | 120×240 | 140×240 | 160×240 | 180×240 | 200×240 | 220×240 | 240×240 | |
| 260 | 280 | 120×260 | 140×260 | 160×260 | ||||||
| 280 | 100×280 | 120×280 | 140×280 | 160×280 | 180×280 | 200×280 | 220×280 | 240×280 | ||
| 300 | 320 | 160×300 | ||||||||
| 320 | 100×320 | 120×320 | 140×320 | 160×320 | 180×320 | 200×320 | 220×320 | 240×320 | ||
| 360 | 120×360 | 140×360 | 160×360 | 180×360 | 200×360 | 220×360 | 240×360 | |||
| 400 | 120×400 | 140×400 | 160×400 | 180×400 | 200×400 |
Dostępne klasy jakości:
- GL24c, jakość Nsi (przemysłowa- wypadające na kantach sęki, żywica oraz przebarwienia są dopuszczalne)
- GL24c, jakość Si (widoczna)
- GL28c, jakość Nsi
- GL28c, jakość Si
Na zamówienie specjalne możliwe jest drewno BSH w powyższych klasach z lamelami h (zewnętrzne i wewnętrzne lamele z drewna o najwyższych parametrach).
Długości: minimalna długość przy zamówieniu pojedynczej sztuki to 4,20 m. Przy zamówieniu większych ilości istnieje możliwość zamawiania wielokrotności (np. Klient potrzebuje 3 szt x 2,80 m, zamawia 1 szt w dług. 8,40 m + mały naddatek na docięcie).
W przypadku wymiarów 80×120 / 80×140 / 80×160 / 80×180 / 80×200 / 80×240 mm minimalna ilość, jaka może zostać wyprodukowana, to 2 szt x 4,20 m lub 1 szt x 8,40 m.

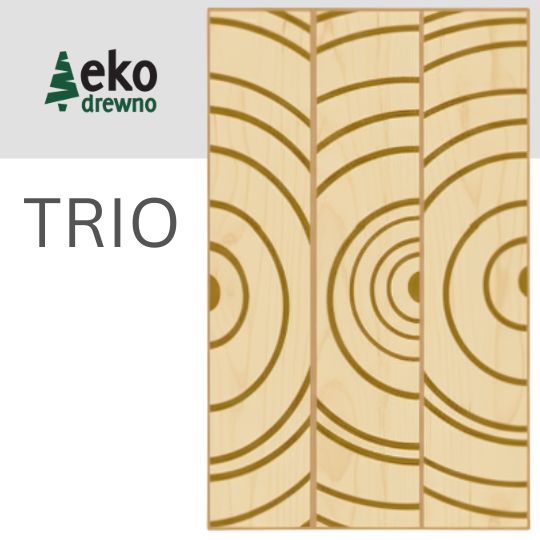

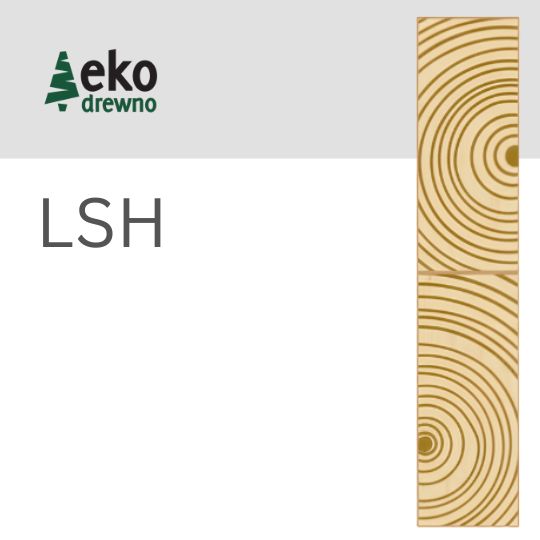

Drewno klejone DUO/TRIO. Gatunek drewna: świerk.
Dostępne klasy jakości:
- Duo/Trio Nsi
- Duo/Trio Si
CE zgodnie z DIN EN 14080:2013
| wymiary w mm | długość (ilość sztuk na palecie*) | ||||
| 5,00 m | 8,00 m | 10,00 m | 13,00 m | ||
| Duo/Trio Si | 80×160 | (28) | |||
| Duo/Trio Si | 80×180 | (24) | |||
| Duo/Trio Si | 80×200 | (20) | |||
| Duo/Trio Si | 100×160 | (21) | |||
| Duo/Trio Si | 100×180 | (18) | |||
| Duo/Trio Si | 100×200 | (15) | |||
| Duo/Trio Si | 100×220 | (15) | |||
| Duo/Trio Si | 100×240 | (12) | |||
| Duo/Trio Si | 120×160 | (21) | |||
| Duo/Trio Si | 120×180 | (18) | |||
| Duo/Trio Si | 120×200 | (15) | |||
| Duo/Trio Si | 120×220 | (15) | |||
| Duo/Trio Si | 120×240 | (12) | |||
| Duo/Trio Nsi | 140×160 | (21) | |||
| Duo/Trio Nsi | 140×180 | (18) | |||
| Duo/Trio Si | 140×200 | (15) | |||
| Duo/Trio Si | 140×220 | (15) | |||
| Duo/Trio Si | 140×240 | (12) | |||
| Duo/Trio Nsi | 160×160 | (40) | (21) | (21) | (21) |
| Duo/Trio Nsi | 160×200 | (15) | (15) | (15) | |
| Duo/Trio Nsi | 160×240 | (21) | (21) | (21) | |
| Duo/Trio Nsi | 180×180 | (18) | |||
Drewno klejone BSH NSi / Si. Gatunek drewna: modrzew/daglezja.
Drewno klejone BSH z modrzewia/daglezji podlega indywidualnej wycenie.
dla obszarów konstrukcyjnych GL24c CE zgodnie z DIN EN 14080:2013, klasa użytkowania: 1+2

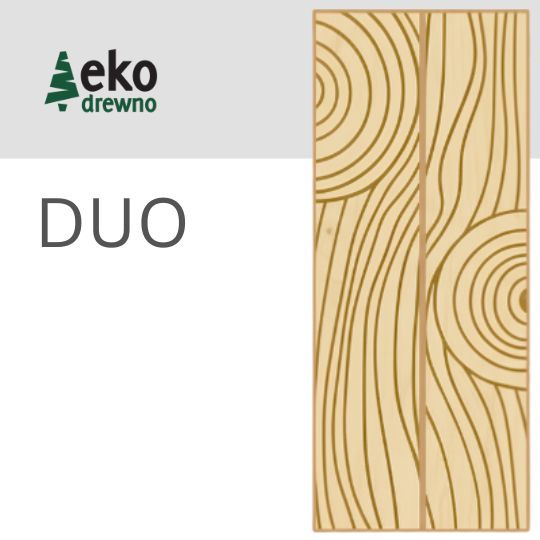

Drewno klejone Duo NSi. Gatunek drewna: modrzew/daglezja.
Duo modrzew/daglezja Nsi
Klasa sortowania: S10/DIN 4074-1, DIN 68140/1, 1052:2008
dla obszarów konstrukcyjnych GL24c CE zgodnie z DIN EN 14080:2013, klasa użytkowania: 1+2
| wymiary w mm | długość (ilość sztuk na palecie*) | ||
| 5,00 m | 13,00 m | ||
| Duo NSi | 40×200 | (65) | |
| Duo NSi | 60×100 | (77) | |
| Duo NSi | 60×120 | (63) | |
| Duo NSi | 60×140 | (56) | |
| Duo NSi | 60×160 | (49) | |
| Duo NSi | 60×180 | (42) | |
| Duo NSi | 60×200 | (35) | |
| Duo NSi | 60×240 | (28) | |
| Duo NSi | 80×160 | (35) | |
| Duo NSi | 80×180 | (30) | |
| Duo NSi | 80×200 | (25) | |
| Duo NSi | 80×240 | (20) | |
| Duo NSi | 100×100 | (66) | (44) |
| Duo NSi | 100×160 | (28) | |
| Duo NSi | 100×200 | (20) | |
| Duo lub KVH NSi | 120×120 | (45) | (27) |
| Duo lub KVH NSi | 120×160 | (21) | |
| Duo lub KVH NSi | 140×140 | (40) | (24) |
| Duo lub KVH NSi | 140×200 | (15) | |
Tabela pomocnicza do obliczeń statycznych dla drewna klejonego warstwowo BSH (GL24)
Tabela zawiera tylko wartości orientacyjne, które nie zastępują obliczeń statycznych, wykonywanych przez osobę z uprawnieniami konstrukcyjnymi!
| Obciążenie [kN/m] | |||||||||
| Rozpiętość [m] | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| Zalecany przekrój drewna klejonego BSH [mm] | |||||||||
| 2 | 60×140 80×100 100×100 | 60×160 80×120 100×120 | 60×180 80×140 100×120 | 60×200 80×160 100×120 | 80×160 100×140 120×120 | 80×180 100×140 120×140 | 80×180 100×140 120×140 | 80×200 100×160 120×160 | 80×200 100×200 120×160 |
| 3 | 80×160 100×140 120×140 | 100×160 120×160 140×140 | 80×200 100×200 120×160 | 80×240 100×200 120×200 | 80×240 100×200 120×200 | 80×240 100×240 120×200 | 100×240 140×200 160×200 | 100×240 140×200 160×200 | 100×280 120×240 160×200 |
| 4 | 80×200 100×200 120×200 | 100×240 120×200 140×200 | 80×240 100×240 140×200 | 100×240 120×240 140×240 | 100×280 120×240 140×240 | 100×280 140×240 160×240 | 140×280 160×240 180×240 | 120×320 140×280 180×240 | 120×320 140×280 160×280 |
| 5 | 100×240 120×240 140×200 | 120×240 140×240 160×240 | 100×280 120×280 160×240 | 120×320 140×280 160×280 | 120×320 160×280 180×280 | 120×320 160×320 180×280 | 120×360 140×320 160×320 | 120×360 140×360 160×320 | 140×360 160×360 180×320 |
| 6 | 100×280 140×240 160×240 | 140×280 160×280 180×260 | 120×320 140×320 180×280 | 120×360 140×360 160×320 | 120×360 140×360 180×320 | 140×360 160×360 180×360 | 160×360 180×360 200×360 | 160×400 180×360 200×360 | 160×400 180×400 200×360 |
| 7 | 120×320 140×280 160×280 | 120×360 140×320 160×320 | 140×360 160×360 180×320 | 140×400 160×360 180×360 | 160×400 180×400 200×360 | 160×400 180×400 200×400 | 160×440 180×440 200×400 | 160×440 180×440 200×440 | 180×440 200×440 |
| 8 | 140×320 160×320 180×320 | 140×400 160×360 200×320 | 160×400 180×400 200×360 | 160×440 180×400 200×400 | 160×440 180×440 200×440 | 180×440 200×440 | – | – | – |
| 9 | 140×360 200×320 | 160×400 180×400 200×360 | 160×440 180×440 200×400 | 200×440 | – | – | – | – | – |
| 10 | 160×400 200×360 | 160×440 180×440 200×400 | – | – | – | – | – | – | – |
Tabela zawiera wartości orientacyjne, które nie zastępują obliczeń statycznych. EKODREWNO nie ponosi odpowiedzialności za jakiekolwiek straty i/lub utracone korzyści, bezpośrednio lub pośrednio wynikające z działań podejmowanych w oparciu o te informacje.
